產品詳情
熱井模塊——適用船舶蒸汽凝水、鍋爐給水系統組合的功能性單元。

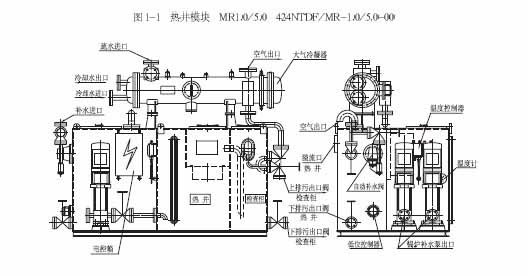

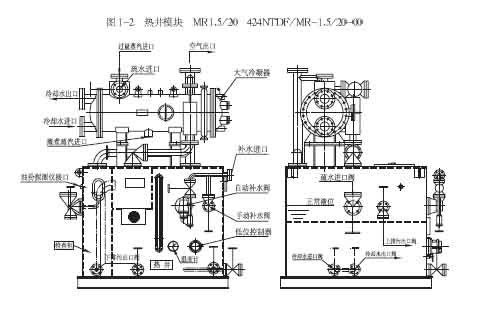

熱井模塊由大氣冷凝器、凝水觀察柜、熱水井、自動補水閥及手動補水閥、油份、鹽份檢測儀(一般由用戶提供)、溫度計、溫度控制器、高、低水位控制器、鍋爐補水泵及電控箱、相對應系統的閥件
及附件組成(見圖)。已設計與制造20種不同型號的熱井模塊(見表)。也可根據用戶具體 技術要求，進行設計與制造。
熱井模塊工作原理簡介來自蒸汽凝水系統的凝水及凝水流經疏水閥產生的二次蒸汽進入大氣冷凝器或凝水觀察柜，大氣冷凝器將蒸汽凝水冷凝到45-60度，首先進入熱井過濾區，然后再進入熱井。凡來自油艙(柜)的蒸汽凝水經冷凝后先進入凝水觀察柜進行沉浮，凝水觀察柜下部凈水通過導管進入熱井過濾區再進入熱井，從觀察鏡觀察上浮油區是否有油，尚若有油，則開啟觀察柜“上排污閥”進行排油。當熱井水位低于正常水位時，自動補水閥自動開啟向熱井補水，當水位達到正常水位時，自動補水閥自動關閉。來自油艙(柜)的蒸汽凝水水量較多時，熱井內設置冷卻盤管。當鍋爐水位處于 低水時，鍋爐補水泵自動運轉向鍋爐補水 熱井本體材料為Q235-A或1Cr18Ni9Ti，當本體材料為Q235-A時，熱井內表面進行涂塑處理，外表面涂防銹底漆及面漆各二度。
|
序號
|
型號
|
圖號 |
熱井容積（m3)
|
大氣冷凝劑冷卻面積(m2)
|
|
1
|
MR0.25/2.0
|
424NTDF/MR-0.25/2.0-00
|
0.25
|
2.0
|
|
2
|
MR0.5/1.5
|
424NTDF/MR-0.50/1.5-00
|
0.50
|
1.5
|
|
3
|
MR0.5/2.0
|
424NTDF/MR-0.50/2.0-00
|
0.50
|
2.0
|
|
4
|
MR0.8/3.0
|
424NTDF/MR-0.80/3.0-00
|
0.80
|
3.0
|
|
5
|
MR0.9/3.0
|
424NTDF/MR-0.90/3.0-00
|
0.90
|
3.0
|
|
6
|
MR1.0/2.5
|
424NTDF/MR-1.00/2.5-00
|
1.00
|
2.5
|
|
7
|
MR1.0/10
|
424NTDF/MR-1.00/10--00
|
1.00
|
10
|
|
8
|
MR1.0/15
|
424NTDF/MR-1.00/15--00
|
1.00
|
15
|
|
9
|
MR1.0/20
|
424NTDF/MR-1.00/20--00
|
1.00
|
20
|
|
10
|
MR1.2/6.0
|
424NTDF/MR-1.20/6.0-00
|
1.20
|
6.0
|
|
11
|
MR1.5/10
|
424NTDF/MR-1.50/10--00
|
1.50
|
10
|
|
12
|
MR1.5/18
|
424NTDF/MR-1.50/18--00
|
1.50
|
18
|
|
13
|
MR1.5/20
|
424NTDF/MR-1.50/20--00
|
1.50
|
20
|
|
14
|
MR2.0/10
|
424NTDF/MR-2.00/10--00
|
2.00
|
10
|
|
15
|
MR2.0/12
|
424NTDF/MR-2.00/12--00
|
2.00
|
12
|
|
16
|
MR2.0/15
|
424NTDF/MR-2.00/15--00
|
2.00
|
15
|
|
17
|
MR2.0/20
|
424NTDF/MR-2.00/20--00
|
2.00
|
20
|
|
18
|
MR2.0/32
|
424NTDF/MR-2.00/32--00
|
2.00
|
32
|
|
19
|
MR2.7/18
|
424NTDF/MR-2.70/18--00
|
2.70
|
18
|
|
20
|
MR9.0/40
|
424NTDF/MR-9.00/40--00
|
9.00
|
40
|
