單聯油濾器——594NTDF1Y系列
本產品適用于工作溫度≤80C0的船舶燃油和滑油管系。
產品的設計與制造是在船舶行業標準CBM1133-82 的基礎上，結合現代船舶的要求進行了改進設計，形成本公司的594NTDF1Y系列企業產品。
油濾器本體、蓋及濾筒的材料為Q235-A，濾網材料為1Cr18Ni9Ti;油濾器濾網筒過濾有效面積與公稱通徑截面積之比不小于5;用于滑油介質的油濾器加裝磁性塊,材料為AINiCo5;油濾器密性試驗和強度試驗,壓力為0.75MPa, 持續時間不少于5min，應無滲漏;油濾器內腔除銹清潔后涂防銹油,外表面涂防銹底漆和淺灰色面漆各一度;
濾器的型式
S型——法蘭連接尺寸按CB/T46的直通單聯油濾器;

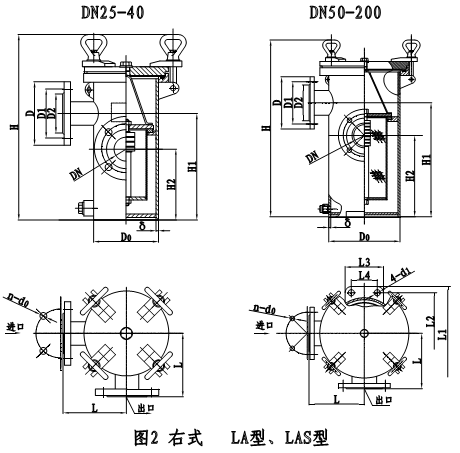

LA型——法蘭連接尺寸按CB/T46的右式直角單聯油濾器;

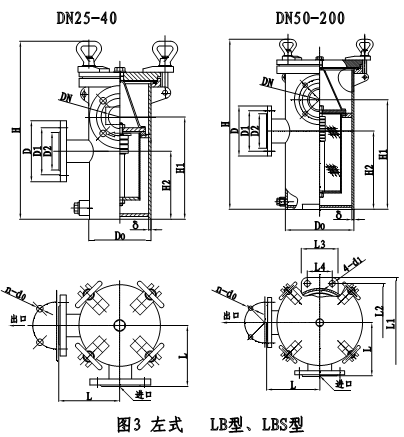

LB型——法蘭連接尺寸按CB/T46的左式直角單聯油濾器;
SS型——法蘭連接尺寸按GB2506的直通單聯油濾器;
LAS型——法蘭連接尺寸按GB2506的右式直角單聯濾器;
LBS型——法蘭連接尺寸按GB2506的左式直角單油濾器;
濾器的參數見表格
|
型式
|
工作壓力(PN)
MPa
|
公稱通徑(DN)
mm
|
濾 網 規 格
|
|
方孔間距/網絲直徑(mm)
|
|||
|
S型、LA型、LB型
|
0.5
|
25——250
|
0.75/0.26；0.40/0.22；0.25/0.16；0.18/0.13；0.16/0.09。
|
|
SS型、LAS型、LBS型
|
單聯油濾器的基本尺寸見圖1、2、3和表1、表2
表1
|
公稱通徑DN
|
圖 號
|
結構和基本尺寸
|
法蘭連接尺寸（CB/T46-1999）
|
安裝尺寸
|
重
量
（kg）
|
||||||||||||||||
|
L
|
H
|
H1
|
H2
|
D0
|
δ
|
D
|
D1
|
D2
|
b
|
d0
|
n
|
Th
|
L1
|
L2
|
L3
|
L4
|
d1
|
||||
|
S型
|
LA
LB型
|
||||||||||||||||||||
|
25
|
594NTDF1Y/S-25-00
|
190
|
|
292
|
145
|
95
|
98
|
4
|
105
|
73
|
56
|
14
|
13
|
4
|
M12
|
|
8.58
|
||||
|
594NTDF1Y/LA-25-00
|
|
95
|
|||||||||||||||||||
|
594NTDF1Y/LB-25-00
|
|||||||||||||||||||||
|
32
|
594NTDF1Y/S-32-00
|
260
|
|
380
|
192
|
140
|
133
|
5
|
115
|
83
|
64
|
15
|
15
|
6
|
M14
|
14.89
|
|||||
|
594NTDF1Y/LA-32-00
|
|
130
|
|||||||||||||||||||
|
594NTDF1Y/LB-32-00
|
|||||||||||||||||||||
|
40
|
594NTDF1Y/S-40-00
|
260
|
|
218
|
145
|
125
|
93
|
74
|
15.71
|
||||||||||||
|
594NTDF1Y/LA-40-00
|
|
130
|
|||||||||||||||||||
|
594NTDF1Y/LB-40-00
|
|||||||||||||||||||||
|
50
|
594NTDF1Y/S-50-00
|
300
|
|
416
|
240
|
145
|
168
|
6
|
135
|
103
|
84
|
230
|
200
|
90
|
60
|
15
|
24.58
|
||||
|
594NTDF1Y/LA-50-00
|
|
150
|
|||||||||||||||||||
|
594NTDF1Y/LB-50-00
|
|||||||||||||||||||||
|
65
|
594NTDF1Y/S-65-00
|
340
|
|
543
|
350
|
250
|
219
|
155
|
123
|
104
|
14
|
288
|
250
|
118
|
80
|
19
|
40.7
|
||||
|
594NTDF1Y/LA-65-00
|
|
170
|
|||||||||||||||||||
|
594NTDF1Y/LB-65-00
|
|||||||||||||||||||||
|
80
|
594NTDF1Y/S-80-00
|
400
|
|
570
|
370
|
265
|
242
|
170
|
138
|
118
|
8
|
347
|
315
|
47.46
|
|||||||
|
594NTDF1Y/LA-80-00
|
|
200
|
|||||||||||||||||||
|
594NTDF1Y/LB-80-00
|
|||||||||||||||||||||
|
100
|
594NTDF1Y/S-100-00
|
420
|
|
667
|
450
|
300
|
277
|
190
|
158
|
138
|
355
|
315
|
130
|
90
|
74.19
|
||||||
|
594NTDF1Y/LA-100-00
|
|
210
|
|||||||||||||||||||
|
594NTDF1Y/LB-100-00
|
|||||||||||||||||||||
續表 1
|
公稱通徑DN
|
圖 號
|
結構和基本尺寸
|
法蘭連接尺寸（CB/T46-1999）
|
安裝尺寸
|
重
量
（kg）
|
|||||||||||||||||
|
L
|
H
|
H1
|
H2
|
D0
|
δ
|
D
|
D1
|
D2
|
b
|
d0
|
n
|
Th
|
L1
|
L2
|
L3
|
L4
|
d1
|
|||||
|
S型
|
LA
LB型
|
|||||||||||||||||||||
|
125
|
594NTDF1Y/S-125-00
|
450
|
|
`1756
|
486
|
330
|
297
|
6
|
215
|
183
|
164
|
14
|
15
|
10
|
M14
|
385
|
345
|
130
|
90
|
23
|
88.68
|
|
|
594NTDF1Y/LA-125-00
|
|
225
|
||||||||||||||||||||
|
594NTDF1Y/LB-125-00
|
||||||||||||||||||||||
|
150
|
594NTDF1Y/S-150-00
|
480
|
|
836
|
580
|
380
|
312
|
240
|
208
|
190
|
12
|
440
|
400
|
130
|
|
|||||||
|
594NTDF1Y/LA-150-00
|
|
240
|
||||||||||||||||||||
|
594NTDF1Y/LB-150-00
|
||||||||||||||||||||||
|
200
|
594NTDF1Y/S-200-00
|
570
|
|
975
|
685
|
438
|
372
|
310
|
273
|
250
|
17
|
17
|
M16
|
480
|
440
|
160
|
120
|
25
|
130.89
|
|||
|
594NTDF1Y/LA-200-00
|
|
285
|
||||||||||||||||||||
|
594NTDF1Y/LB-200-00
|
||||||||||||||||||||||
注：
?、?公稱通徑DN25-50油濾器，配置的法蘭壓力等級為≤1.6MPa;
?、?公稱通徑DN65-200油濾器，配置的法蘭壓力等級為≤1.0MPa;
?、?公稱通徑DN65-200油濾器，配置的法蘭壓力等級，可根據用戶要求的法蘭壓力等級 配置。
表2
|
公稱通徑DN
|
圖 號
|
結構和基本尺寸
|
法蘭連接尺寸（GB2506-1989）
|
安裝尺寸
|
重
量
（kg）
|
||||||||||||||||
|
L
|
H
|
H1
|
H2
|
D0
|
δ
|
D
|
D1
|
D2
|
b
|
d0
|
n
|
Th
|
L1
|
L2
|
L3
|
L4
|
d1
|
||||
|
S型
|
LA
LB型
|
||||||||||||||||||||
|
25
|
594NTDF1Y/SS-25-00
|
190
|
|
292
|
145
|
95
|
98
|
4
|
100
|
75
|
60
|
14
|
11
|
4
|
M10
|
|
8.58
|
||||
|
594NTDF1Y/LAS-25-00
|
|
95
|
|||||||||||||||||||
|
594NTDF1Y/LBS-25-00
|
|||||||||||||||||||||
|
32
|
594NTDF1Y/SS-32-00
|
260
|
|
380
|
192
|
140
|
133
|
5
|
120
|
90
|
70
|
16
|
14
|
M12
|
14.89
|
||||||
|
594NTDF1Y/LAS-32-00
|
|
130
|
|||||||||||||||||||
|
594NTDF1Y/LBS-32-00
|
|||||||||||||||||||||
|
40
|
594NTDF1Y/SS-40-00
|
260
|
|
218
|
145
|
130
|
100
|
80
|
15.71
|
||||||||||||
|
594NTDF1Y/LAS-40-00
|
|
130
|
|||||||||||||||||||
|
594NTDF1Y/LBS-40-00
|
|||||||||||||||||||||
|
50
|
594NTDF1Y/SS-50-00
|
300
|
|
416
|
240
|
145
|
168
|
6
|
140
|
110
|
90
|
230
|
200
|
90
|
60
|
15
|
24.58
|
||||
|
594NTDF1Y/LAS-50-00
|
|
150
|
|||||||||||||||||||
|
594NTDF1Y/LBS-50-00
|
|||||||||||||||||||||
|
65
|
594NTDF1Y/SS-65-00
|
340
|
|
543
|
350
|
250
|
219
|
160
|
130
|
110
|
288
|
250
|
118
|
80
|
19
|
40.7
|
|||||
|
594NTDF1Y/LAS-65-00
|
|
170
|
|||||||||||||||||||
|
594NTDF1Y/LBS-65-00
|
|||||||||||||||||||||
|
80
|
594NTDF1Y/SS-80-00
|
400
|
|
570
|
370
|
265
|
242
|
190
|
150
|
128
|
18
|
18
|
8
|
M16
|
347
|
315
|
47.46
|
||||
|
594NTDF1Y/LAS-80-00
|
|
200
|
|||||||||||||||||||
|
594NTDF1Y/LBS-80-00
|
|||||||||||||||||||||
|
100
|
594NTDF1Y/SS-100-00
|
420
|
|
667
|
450
|
300
|
277
|
210
|
170
|
148
|
355
|
315
|
130
|
90
|
74.19
|
||||||
|
594NTDF1Y/LAS-100-00
|
|
210
|
|||||||||||||||||||
|
594NTDF1Y/LBS-100-00
|
|||||||||||||||||||||
續表 2
|
公稱通徑DN
|
圖 號
|
結構和基本尺寸
|
法蘭連接尺寸（GB2506-1989）
|
安裝尺寸
|
重
量
（kg）
|
|||||||||||||||||
|
L
|
H
|
H1
|
H2
|
D0
|
δ
|
D
|
D1
|
D2
|
b
|
d0
|
n
|
Th
|
L1
|
L2
|
L3
|
L4
|
d1
|
|||||
|
S型
|
LA
LB型
|
|||||||||||||||||||||
|
125
|
594NTDF1Y/SS-125-00
|
450
|
|
756
|
486
|
330
|
297
|
6
|
240
|
200
|
178
|
20
|
18
|
8
|
M16
|
385
|
345
|
130
|
90
|
23
|
88.68
|
|
|
594NTDF1Y/LAS-125-00
|
|
225
|
||||||||||||||||||||
|
594NTDF1Y/LBS-125-00
|
||||||||||||||||||||||
|
150
|
594NTDF1Y/SS-150-00
|
480
|
|
836
|
580
|
380
|
312
|
265
|
225
|
202
|
440
|
400
|
130
|
|
||||||||
|
594NTDF1Y/LAS-150-00
|
|
240
|
||||||||||||||||||||
|
594NTDF1Y/LBS-150-00
|
||||||||||||||||||||||
|
200
|
594NTDF1Y/SS-200-00
|
570
|
|
975
|
685
|
438
|
372
|
320
|
280
|
258
|
22
|
480
|
440
|
160
|
120
|
25
|
130.89
|
|||||
|
594NTDF1Y/LAS-200-00
|
|
285
|
||||||||||||||||||||
|
594NTDF1Y/LBS-200-00
|
||||||||||||||||||||||
注：
?、?公稱通徑DN25-200油濾器，配置的法蘭壓力等級為0.6MPa;
?、乒Q通徑DN25-200油濾器，配置的法蘭壓力等級，可根據用戶要求的法蘭壓力等級配置。
選型標記示例
DN50、濾網規格為0.4/0.16,法蘭連接尺寸按CB/T46的直通單聯油濾器：
單聯油濾器 S5050-0.4/0.16 594NTDF1Y/S-50-00
DN50、濾網規格為0.4/0.16,法蘭連接尺寸按CB/T46的右式直角單聯油濾器：
單聯油濾器 LA5050- 0.4/0.16 594NTDF1Y/LA-50-00
DN100、濾網規格為0.4/0.16,法蘭連接尺寸按CB/T46的左式直角單聯油濾器：
單聯油濾器 LB5100-0.4/0.16 594NTDF1Y/LB-100-00
DN50、濾網規格為0.4/0.16,法蘭連接尺寸按GB2506的直通單聯油濾器：
單聯油濾器 SS5050-0.4/0.16 594NTDF1Y/SS-50-00
DN50、濾網規格為0.4/0.16,法蘭連接尺寸按GB2506的右式直角單聯油濾器：
單聯油濾器 LAS5050-0.4/0.16 594NTDF1Y/LAS-50-00
DN200、濾網規格為0.4/0.16,法蘭連接尺寸按GB2506的左式直角單聯油濾器：
單聯油濾器 LBS5200-0.4/0.16 594NTDF1Y/LBS-50-00
